產品型號：J11H
產品口徑：DN15-DN50
產品壓力：900Lb-1500Lb
連接方式：內螺紋
閥體材質：不銹鋼，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦內螺紋與承插焊Y型截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

鍛鋼截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

內螺紋與承插焊閘閥
Z61H/Y、Z11H/Y型鍛鋼內螺紋、承插焊閘閥

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304L	F316L
1	閥體	A105	A182 F22	A182F 304L	A182 F316L
2	閥座	A276 420	A276 304	A276 304L	A276 316L
3	閘板	A182F 430&410	A182 F304	A182F 304L	A182 F316L
4	閥桿	A182 F6	A182 F304	A182F 304L	A182 F316L
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276 F304	A276F 304L	A276 F316L
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276420		A276 304
9	填料壓套	A276410		A182F 304L	A182F F316L
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182F 304L	A182F 316L
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	墊片	A473431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		?29℃～425℃	?29℃～550℃	?29℃～200℃

Z61H/Y、HZ61H/Y、HZ11H/Y型鍛鋼內螺紋、承插焊閘閥主要連接尺寸及重量

NPS	縮徑	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
L		79	79	92	111	120	120	140	178
H開		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2

內螺紋與承插焊Y型截止閥結構圖紙：

內螺紋與承插焊Y型截止閥結構圖紙

上一個產品：J14B內螺紋角式氨用截止閥

下一個產品：耐磨陶瓷截止閥

空即是色2015_xxxwww免费_婷婷综合在线观看_"天天干_夜夜操"_精品黄网站_欧美精品video hdxxx

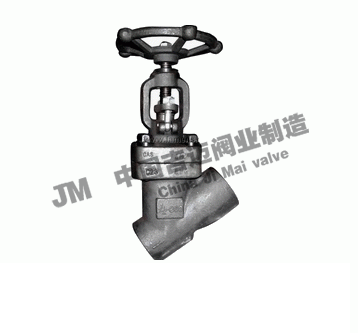

內螺紋與承插焊Y型截止閥
