產品型號：Y42X
產品口徑：DN15-DN300
產品壓力：1.0mpa-1.6mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦Y42X活塞式可調減壓閥≧也是國內減壓閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

Y42X活塞式可調減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用活塞直接感應下游壓力變化，從而驅動閥瓣開關，并控制閥瓣開關高度完成減壓功能,活塞式減壓閥行程較高，口徑比薄膜式減壓閥大。本系列減壓閥主要用于城市建筑、高層建筑的冷熱供水和非腐蝕性液體系統中，具有調壓、穩壓作用，動作平穩，同時也適用于中低壓常溫氣體管路.

執行標準

設計規范：GB/T 12244
結構長度：GB/T 12250
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12245
產品標識：GB/T 12220
供貨規范：JB/T 7928

產品型號

Y42X-10,Y42X-16C,Y42X-25
Y42X-10P,Y42X-16P,Y42X-25P

主要技術參數和性能指標

公稱壓力	1.0	1.6	2.5
殼體試驗壓力(MPa)*	1.5	2.4	3.75
密封試驗壓力(MPa)	1.0	1.6	2.5
最高進口壓力(MPa)	1.0	1.6	2.5
出口壓力范圍(MPa)	0.2~0.8	0.2~1.0	0.4~1.6
壓力特性偏差	符合GB/T12245-2005標準
流量特性偏差	符合GB/T12245-2005標準
泄漏率	0
工作溫度	0~80°C

注：殼體試驗不包含膜片和閥蓋

【流量系數(Cv)】

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	2	3.5	4	4.5	14	14.5	15	60	64	120	140	230	350	520	690	950	1400

【主要零件材質】

零件名稱	材質
閥體、閥蓋、底蓋	WCB/304SS
閥座	2Cr13/304SS
閥瓣	2Cr13/304SS
閥桿	2Cr13/304SS
缸套	2Cr13/25#
活塞	2Cr13/304SS
O型圈	丁腈橡膠/聚四氟乙烯
密封圈	丁腈橡膠/聚四氟乙烯
膜片	丁腈橡膠
調節彈簧	60Si2Mn

【連接尺寸】

公稱通徑 DN	外形尺寸
公稱通徑 DN	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

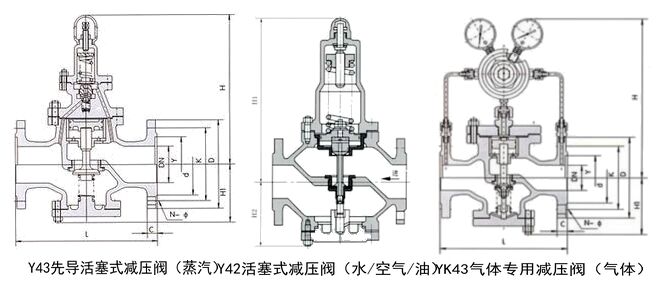

【Y42X活塞式可調減壓閥結構圖片】

Y42X活塞式可調減壓閥結構圖片
